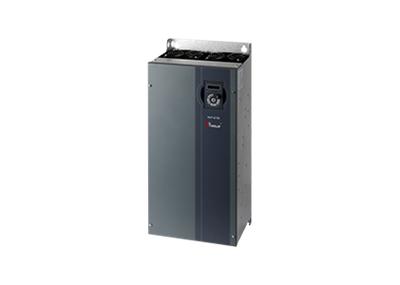

工程低負載型丨HLP-G110

HLP-G110系列是海利普結合實際工程應用需求研制的針對風機、水泵、暖通空調等低負載市場的工程型產品，集成了風機、水泵應用相關工藝。

產品特點

產品特點：

² 高可靠性

u 采用新型高速、大容量處理器，產品功能多、性能強

u 風扇轉速可控

u 嚴格的設計測試生產體系

² 高環境適應性

u 獨立風道設計

u PCBA 100% 涂層覆蓋率

u 寬散熱器齒距設計

u 風機易更換清理設計

u 可在45℃環境溫度下滿載運行

u 寬電壓范圍設計

u 適應性中國用戶的EMC特性

u 具有自動能量優化功能，提高能量效率，最高可達15%

u 全系列內置射頻干擾（RFI）濾波器

u 22kW及以下機型提供IP50高防護選件，進一步提高變頻器的環境適應能力

² 優秀的用戶友好性

u 用戶操作簡便

u 可接收多種反饋信號：電阻0-400Ω，電流0-20mA 和電壓0-10V

u 產品體積小

u 多種安裝方式

² 優秀的控制性能

u 同時適用于異步電機和永磁同步電機的控制

u 具有多種應用宏，包括：內置PID調節，多泵控制和風機的PFC應用

u 1Hz帶100%額定負載突然加載和卸載的轉矩，轉速曲線

技術參數

項目	說明	規格
輸入電源	電壓	三相 380~480V -20%~ + 10%；
	頻率	48-62Hz；
	最大不平衡度	3%；
輸出電源	輸出電壓	三相0~ 100%輸入電壓；
輸出電源	輸出頻率	V/F：0-400Hz；矢量控制：0-200Hz；
IO板控制端子	輸入端子	5路數字量輸入端子； 2路模擬量輸入端子，均支持接收電壓或電流信號；其中 AI端子可通過跳線開關選擇電流或電阻信號；
	輸出端子	6個繼電器輸出端子； 2個模擬量輸出端子，其中VO即可輸出電壓，也可輸出電流信號，AO僅支持電流輸出信號；
	電源端子	1路24V電源端子，最大輸出電流200mA； 1路10V電源端子，最大輸出電流10mA；
	通訊端子	1組通訊端子，最大波特率115200bit/s；
面板	5位8段LED顯示	可顯示頻率、警報，狀態等各種數據信息；
	指示燈	指示燈FWD、REV、Hz、A、RPM顯示變頻器的各種狀態；
	監視功能	參考值，輸出頻率，反饋值，輸出電流，直流母線電壓，輸出電壓，輸出功率，輸入端子狀態，輸出端子狀態，模擬量輸入值，模擬量輸出值，歷史1-10次故障記錄和累計工作時間等；
環境	防護等級	IP20；
	操作溫度	-10℃~50℃，40℃以上需降容使用；
	操作濕度	5%-85%(95%時不結露）；
	振動	≤ 75kW：.14g； 90-450 kW：0.7g；
	最大海拔	1000m , 1000m以上需降檔使用；
	電機線長度	屏蔽線：50米；非屏蔽線：100米；
其他	直流電抗器	37kW及以上機型內置直流電抗器
